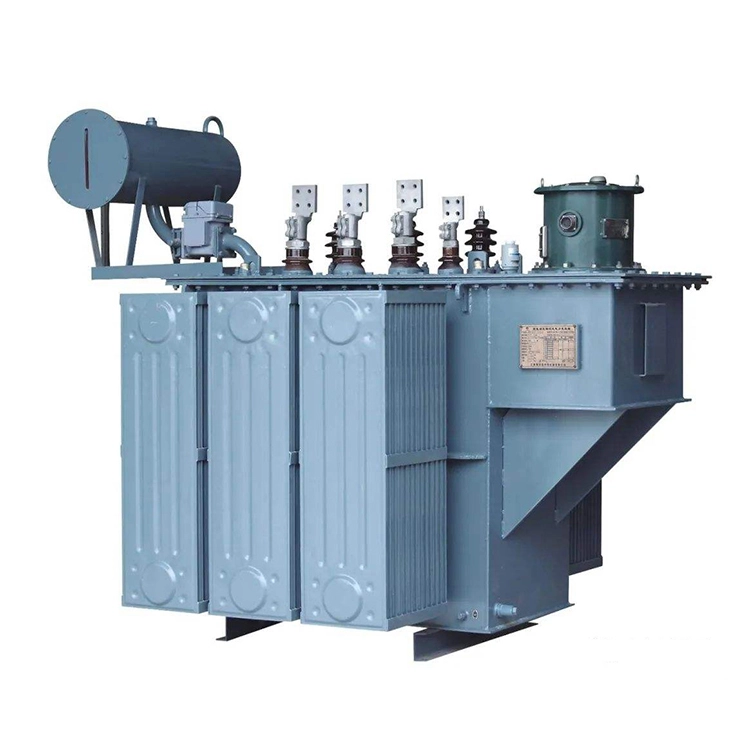

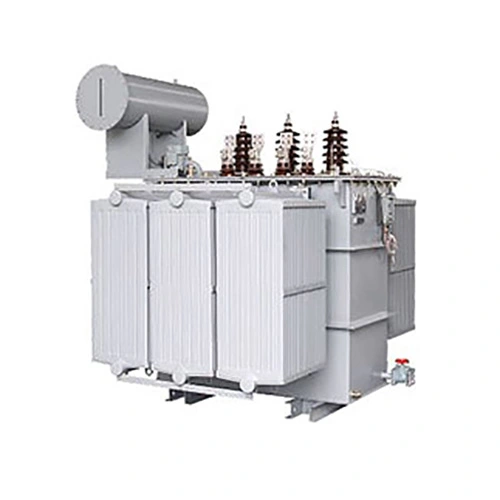

35-0,4kv 3-vaiheinen 2500kva tehomuuntaja

35-0,4kv 3-vaiheisen 2500kva tehomuuntajan ydin on valmistettu korkean magneettisen johtavuuden omaavista kylmävalssatuista orientoiduista piiteräslevyistä, ja koko liitosprosessi suoritetaan käyttämällä täydellistä viisteliitosta ja ilman reikää sidontamenetelmää, mikä vähentää tehokkaasti kuormittamatonta häviötä ja viritysvirtaa. Sekä suur- että pienjännitekäämit on valmistettu hapettomista kuparilangoista (tai alumiinilangoista tarpeen mukaan), korkeajännitekäämitys on monikerroksisessa sylinterimäisessä rakenteessa ja pienjännitekäämi kalvokäämi- tai kaksoisspiraalirakenteessa, mikä tarjoaa hyvän sähkölujuuden ja oikosulkusuojan.

35–0,4 kv 3-vaiheisen 2 500 kv:n tehomuuntajan kotelo läpikäy tyhjiökuivauksen ja tyhjiööljyn ruiskutuskäsittelyn, mikä varmistaa vakaan ja luotettavan eristysjärjestelmän. Öljysäiliö käyttää aallotettua levyä tai lämmönpoistoputkirakennetta, joka tasapainottaa lämmönpoiston tehokkuuden ja tiivistyskyvyn, ja se on varustettu paineenalennusventtiileillä, kaasureleillä, öljytason mittareilla, lämpötilan mittauselementeillä ja muilla täydellisillä suojalaitteilla.

Tehtaallamme on koko prosessituotantokapasiteetti 35 kV:n ja sitä suuremmille muuntajille, mukaan lukien käämitys, sydämen kokoonpano, kotelon kokoonpano, tyhjiökäsittely ja tehdastestaukset. Ennen tehtaalta lähtöä kullekin tuotteelle tehdään useita rutiinitestejä, kuten käämivastusmittaus, jännitesuhde ja kytkentäryhmän nimeämisen tarkastus jne.

35–0,4kv 3-vaiheinen 2500kva tehomuuntaja, jossa on alhainen häviö, pieni melu ja alhainen lämpötilan nousu, ja se soveltuu jatkuvaan käyttöön sisätiloissa, ulkona, korkealla tai alueilla, joilla on korkea saastetaso.

Tekniset tiedot:

K: Mikä on 35–0,4 kv 3-vaiheisen 2 500 kv:n tehomuuntajan ydintoiminto, jonka oikosulkuimpedanssi on 6,5 %, ja mikä merkitys sillä on muuntajan turvalliselle toiminnalle?

V: 6,5 %:n oikosulkuimpedanssi, joka on määritetty 35–0,4 kv:n 3-vaiheisen 2 500 kva:n tehomuuntajan vakiokonfiguraatioksi, on keskeinen parametri muuntajan turvallisen ja vakaan toiminnan varmistamiseksi. Tämä parametri voi tehokkaasti rajoittaa oikosulkuvirtaa 35–0,4 kv 3-vaiheisen 2 500 kv:n tehomuuntajan pienjännitepuolella, parantaa muuntajan käämien dynaamista ja lämpöstabiilisuutta ja estää käämien muodonmuutoksia ja eristysvaurioita, jotka johtuvat oikosulkuvioista. Samanaikaisesti tämä impedanssiparametri on sovitettu muuntajan rungon rakenteeseen, mikä voi välttää epänormaalit magneettikentän vuodot ja ylikuumenemisongelmat. Se voi myös tarjota vakioperustan muuntajan releen suojauksen asetukselle, välttää yliaskellaukaisua ja varmistaa, että 35–0,4kv 3-vaiheinen 2500kva tehomuuntaja voi toimia rinnakkain ilman kiertovirtaa, mikä takaa muuntajien turvallisen, taloudellisen ja vakaan toiminnan.
