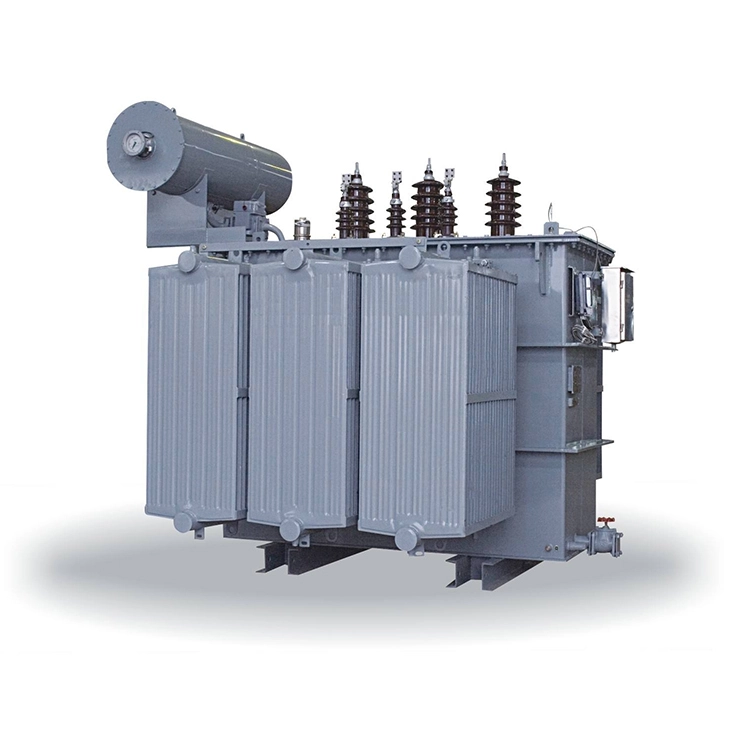

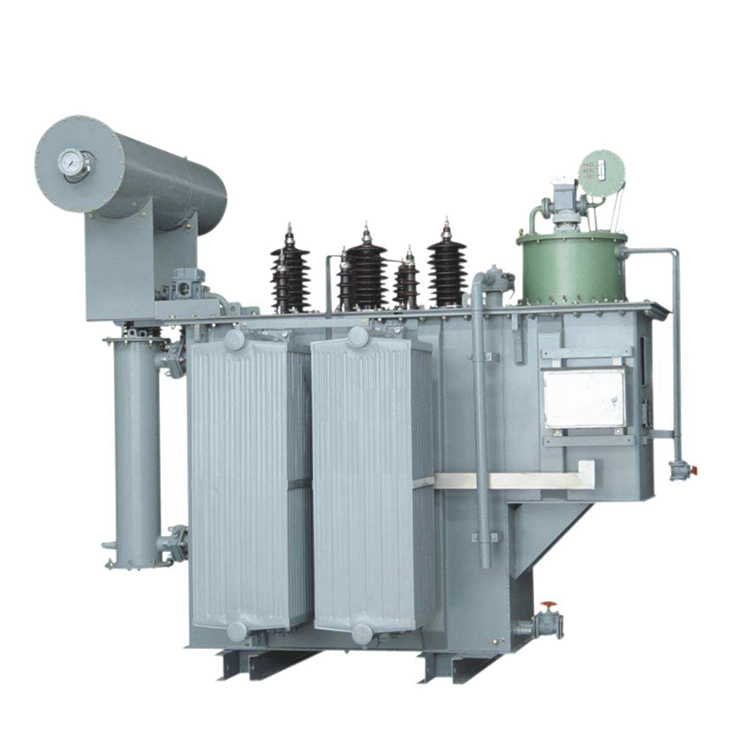

Monissa teollisissa ja sähkönjakelukohteissa 5 mva hermiettisesti öljytyyppisillä tehomuuntajilla on tärkeä rooli sähkönsiirrossa. Niiden tekniset ominaisuudet vaikuttavat suoraan sähköjärjestelmien vakauteen ja tehokkuuteen. Sähköinfrastruktuurin olennaisena osana 5 mva:n hermiettisesti öljytyyppiset tehomuuntajat on suunniteltu toimimaan tehokkaasti vaativissa käyttöolosuhteissa.
Yksi 5 mva:n hermiettisesti öljyupotetun tehomuuntajan ominaisuuksista on eristävän öljyn käyttö sekä jäähdytykseen että eristykseen. Tämä rakenne auttaa ylläpitämään asianmukaisia käyttölämpötiloja jatkuvan huollon aikana. Eristävä öljy siirtää tehokkaasti lämpöä pois sisäisistä komponenteista ja parantaa samalla sähköeristystä käämien ja sydämen välillä. Tiloissa, jotka vaativat luotettavan ja keskeytymättömän virransyötön, hyvin suunniteltu 5 mva:n hermiettisesti öljyupotettu tehomuuntaja toimii sähköverkon peruselementtinä.
Teknisestä näkökulmasta 5 mva hermiettisesti öljytyyppisissä tehomuuntajissa on useita tärkeitä suunnitteluominaisuuksia. Ydin on tyypillisesti valmistettu korkealaatuisista piiteräslaminaatioista, mikä auttaa vähentämään kuormitushäviöitä ja parantamaan toimintatehokkuutta. Käämit on valmistettu erittäin johtavista materiaaleista ja prosessoitu tarkoin valvotuilla valmistusmenetelmillä, mikä mahdollistaa 5mva hermiittisesti öljytyyppisen tehomuuntajan ylläpitämään vakaan jännitteen suorituskyvyn vaihtelevissa kuormitusolosuhteissa. Lisäksi säiliön rakenne on suunniteltu tarjoamaan tehokas tiivistys ja lämmönpoisto, mikä luo turvallisen ja yhtenäisen toimintaympäristön sisäisille komponenteille muuntajan koko käyttöiän ajan.
|
Tuotteen nimi |
5mva hermiettisesti öljytyyppinen tehomuuntaja |
|
|
Nimelliskapasiteetti |
5000 kVA tai 5 mVA |
|
|
Ensisijainen jännite |
33 kV, 34,5 kV, 35 kV |
|
|
Toissijainen jännite |
6,6 kV, 10 kV, 11 kV, 13,8 kV |
|
|
Eristystaso |
AC 85 kV/ LI 200 kVp |
|
|
Vektoriryhmä |
YNd11 tai Dyn11 |
|
|
Napauta Changer |
Tyyppi |
NLTC tai OLTC |
|
Alue |
±2*2,5 %;±3*2,5 % |
|
|
Ei kuormitushäviötä |
4,32 kW ± 15 % |
|
|
Kuormitushäviö @75℃ |
31 kW ± 15 % |
|
|
Impedanssi |
7 %±10 % |
|
|
Lämpötilan nousu |
55 K / 65 K |
|
Varastoinnin pituus ei ole ainoa tekijä, joka vaikuttaa öljyupotetun muuntajan tilaan. Oikealla hoidolla on yhtä tärkeä rooli. Oikein säilytettynä ja huollettuna öljyupotettu muuntaja voi pysyä valmiustilassa viidestä kahdeksaan vuotta.
Puhdas, kuiva ja hyvin ilmastoitu sisätila on suositeltava säilytysympäristö. Suhteellisen kosteuden tulee pysyä alle 70 prosentissa, kun taas ympäristön lämpötila on pidettävä suositellulla alueella. Jos ulkovarastointia ei voida välttää, 5mva hermiittinen öljytyyppinen tehomuuntaja tulee suojata sateelta ja kosteudelta ja sijoittaa korotetulle alustalle, jotta se ei kosketa seisovaa vettä. Öljyupotettujen muuntajien öljytasot tulee tarkistaa säännöllisesti.
5 mva:n hermiettisesti öljytyyppisen tehomuuntajan kaivon säilyttämiseksi siinä on myös kolme olennaista huoltokäytäntöä:
Suorita silmämääräinen tarkastus vähintään kolmen kuukauden välein korroosion, rakenteellisten vaurioiden tai eläinten toiminnan merkkejä varten.
Yli kuusi kuukautta säilytettävistä muuntajista tulee mitata käämin vastus. Eristysvastusmittaus tulee tehdä vuosittain eristysjärjestelmän kunnon tarkistamiseksi.
Vaihda tiivisteosat kahden vuoden välein. Tuulettimen silikageeli tulee huoltaa, kun yli 70 prosenttia materiaalista on vaihtanut väriä, mikä varmistaa jatkuvan kosteussuojan.
