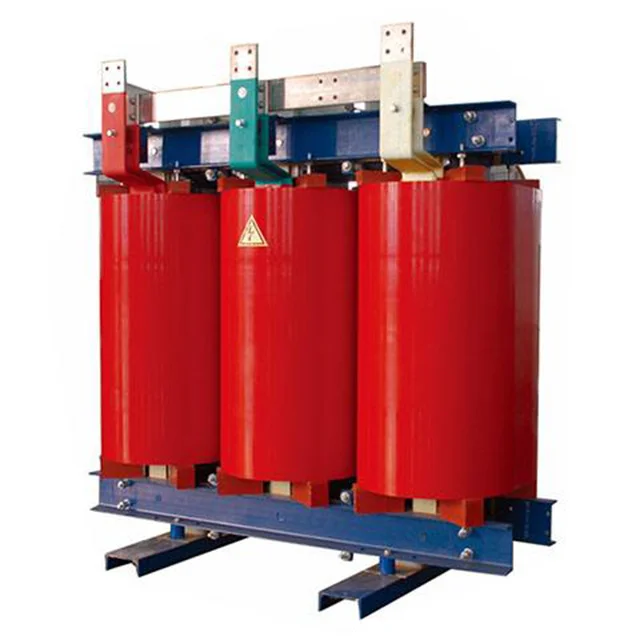

Kuparisen 160 kVA 6,6 kV 440 V kuivatyyppisen porrasmuuntajan kytkentätapa
Oikosulje muuntajan tulo- ja lähtöliittimet ja testaa sitten megaohmimittarilla eristysresistanssi oikosuljettujen liittimien ja maadoitusjohdon välillä. Käytettäessä 1000 V megaohmimetriä resistanssiarvon tulee olla suurempi kuin 2 MΩ.
Tulo- ja lähtövirtakaapeleiden poikkileikkauksen on täytettävä nykyiset luokitusvaatimukset. On suositeltavaa määrittää virrantiheydeksi 2–2,5 A per mm².

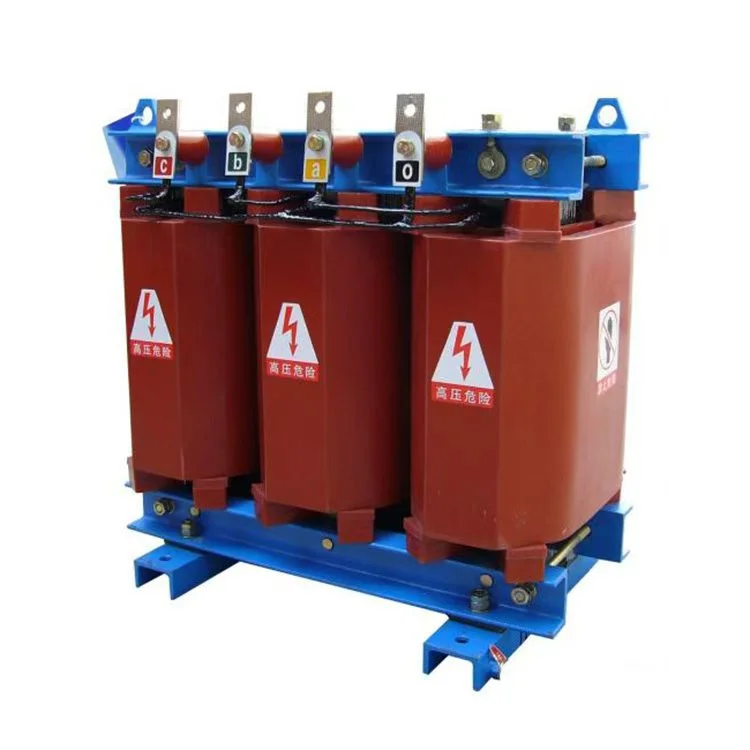

Liitä kolmivaiheiset tulo- ja lähtövirtajohdot muuntajan riviliittimen virtakiskovärien mukaan: keltainen vaiheeseen A, vihreä vaiheeseen B ja punainen vaiheeseen C. Nollajohdin tulee kytkeä kupariseen 160 kVA 6,6 kV 440 V:n kuivatyyppiseen porrasmuuntajan nollaliittimeen. Maadoitusjohto tulee liittää muuntajan koteloon. Tarkista tulo- ja lähtöjohdot varmistaaksesi, että ne ovat oikein.
Kytke ensin kuparinen 160 kVA 6,6 kV 440 V:n kuivatyyppinen porrasmuuntaja kuormittamattomissa olosuhteissa, tarkkaile ja mittaa, vastaavatko tulo- ja lähtöjännitteet vaatimukset. Tarkista samalla mahdolliset epänormaalit olosuhteet yksikön sisällä, kuten epätavallisia ääniä, kipinöitä, outoja hajuja jne. Jos havaitset jotain poikkeavaa, irrota virransyöttö välittömästi.
Kun kuormittamaton testi on suoritettu ja kaikki on normaalia, kuorma voidaan kytkeä.
|
Nimi |
kupari 160 kVA 6,6 kV 440 V kuiva tyyppinen porrasmuuntaja |
|
Nimelliskapasiteetti |
160kva |
|
Ensisijainen jännite |
6,6 KV |
|
Toissijainen jännite |
0,4/0,415 kV |
|
Eristysmateriaali |
Valettu hartsi |
|
Vektoriryhmä |
Dyn11 Yyn0 |
|
Kuormitushäviö (P0) |
Asiakkaan vaatimuksen perusteella |
|
Kuormitushäviö (Pk) @ 120°C |
Asiakkaan vaatimuksen perusteella |
|
Impedanssijännite (Iso-Britannia) |
6 % |
|
Eristysluokka |
LUOKKA F tai H |
|

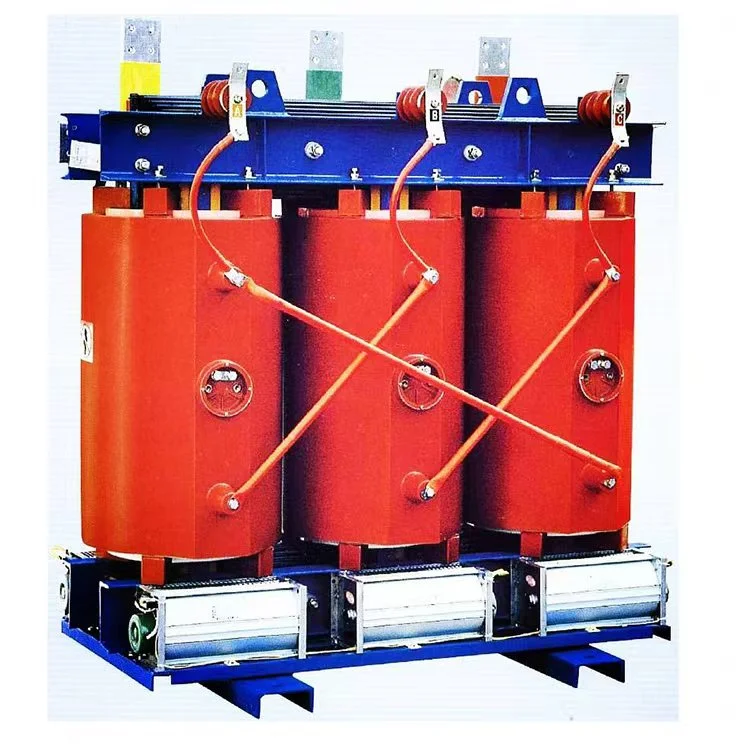

Jäähdytysmenetelmä |
ONAF ONAF |
|
Osittainen purkaus |
Alle 10 kpl |
K: Pystyykö tämä muuntaja käsittelemään 60 Hz:n toimintaa?
V: Kyllä. Se voidaan suunnitella 50/60 Hz kaksoistaajuudelle. Ilmoita meille tilauksen yhteydessä.
K: Onko kupari- tai alumiinikäämi parempi 160 kVA:lle?
V: Kupari tarjoaa pienemmät häviöt ja pienemmän koon, mutta korkeammat kustannukset. Alumiini on taloudellinen. Suosittelemme kuparia jatkuviin suuren kuormituksen jaksoihin.
K: Mikä on vakiomallin enimmäiskorkeus?
V: 1000 m merenpinnan yläpuolella. Suuremmilla korkeuksilla (esim. 2 000 m) sovelletaan vähennystä. Ota yhteyttä insinööreihimme.
K: Kuinka pitkä toimitusaika on?
V: Ei-mukautettu vakioyksikkö: 15–20 työpäivää. Räätälöityjen hanojen/koteloiden kanssa: 25–30 päivää.
Suojakotelo IP21
Muuntajan ydin
Muuntajan käämitys
