100 KVA jakelu 13,8 Kv napamuuntajat

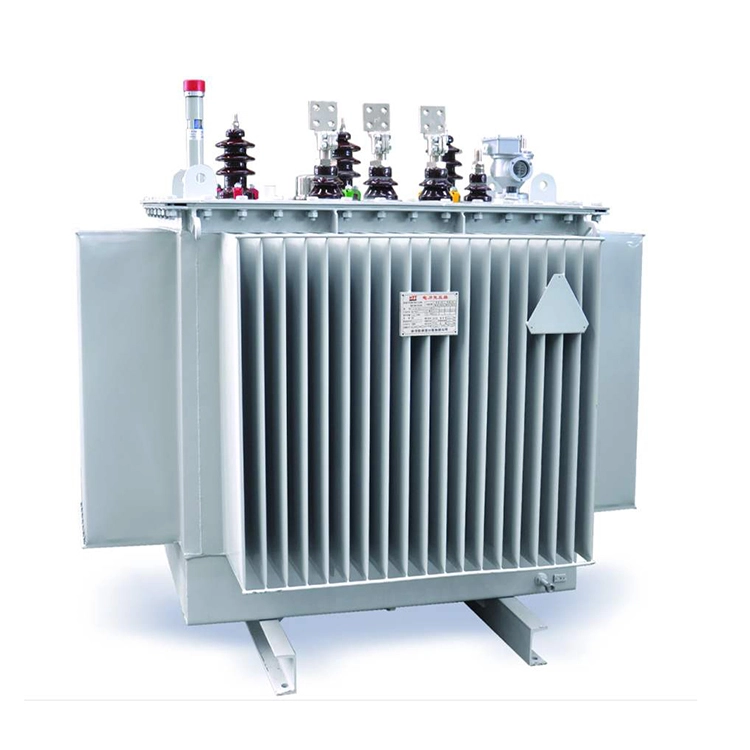

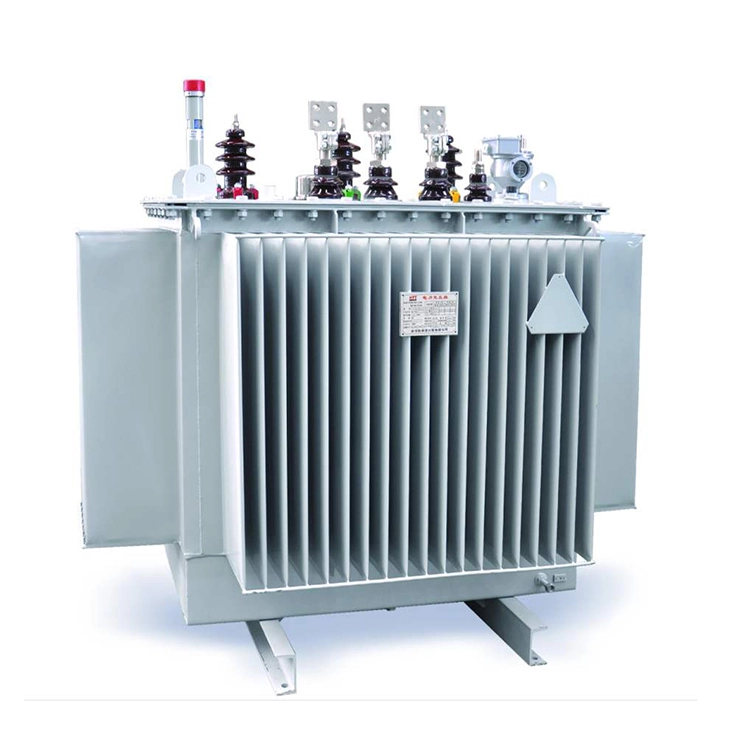

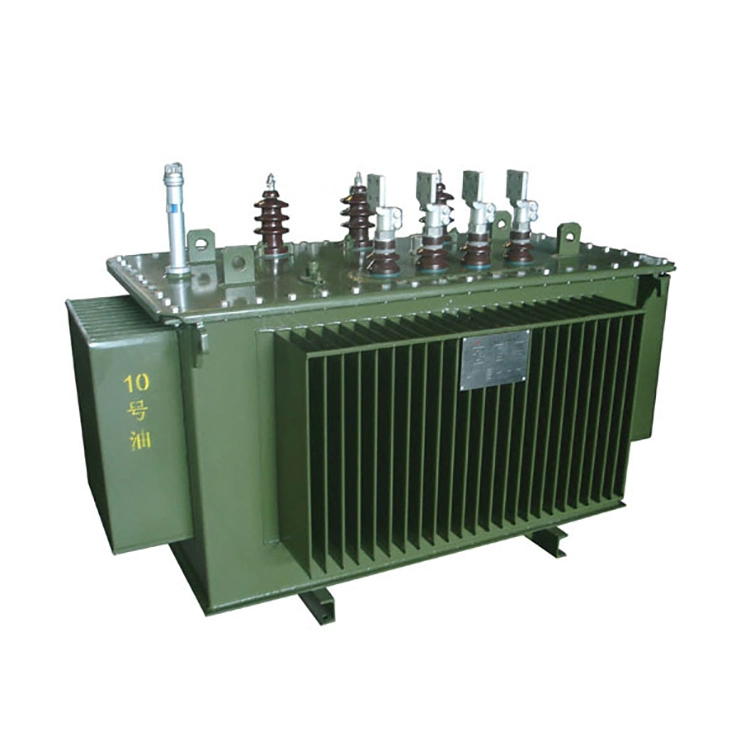

Tämän 100 kva jakelun 13,8 kv napamuuntajan nimellisteho on 100 kVA. Ensiöpuolen jännite on 13800V (kolmiokytkennässä) ja toisiopuolen jännite voi olla 120/240V, 240/480V tai muu mukautusjännite. Tämä muuntaja voidaan kytkeä kolmivaiheiseen sähköverkkoon matalajännitteisen tehon tuottamiseksi jakelujärjestelmään.

Korkeajännitteisiä posliiniholkkeja käyttämällä 100 kva:n jakelun 13,8 kv:n napamuuntajan ensiöpuolella on kaksoisholkki ja toisiopuolella kolme holkkia. Yläjakomuuntaja käyttää kuparikäämiä ja orientoituja piiterässydämiä, jotka koostuvat yhdestä kelasta ja kahdesta rautasydänrenkaasta. Ensiöpuolen ja toisiopuolen tinatut liittimet voidaan liittää kupari- tai alumiinijohtimiin.

Ammattimaisena jakelumuuntajana 100 Kva Distribution 13,8 Kv Pole Transformers omaksuu energiaa säästävän käämin rakenteen, joka ei ainoastaan ​​takaa toiminnan vakautta, vaan myös vähentää tehokkaasti energiankulutusta. Tämä pylvästyyppinen jakelumuuntaja, joka on valmistettu edistyneellä tekniikalla, takaa pitkän käyttövarmuuden ja pitkän käyttöiän.

Jokainen laite on läpäissyt tiukat kattavat hyväksyntätestit, ja olemme ylläpitäneet nollavikoja yli 10 vuoden ajan. Samaan aikaan 100 kva jakelun 13,8 kv napamuuntaja täyttää IEC:n, ANSI:n ja muiden tärkeiden kansainvälisten standardien vaatimukset, mikä varmistaa yhteensopivuuden maailmanlaajuisten sähköverkkojärjestelmien kanssa.

Tekninen parametri:

K: Miten 100 kva:n jakelun 13,8 kv:n napamuuntajalle mallia valittaessa ja asennusta suoritettaessa tulee määrittää sulakkeiden, salamansuojainten ja maadoitussuojauksen erityiskokoonpanot, jotta ne täyttävät maaseudun tai syrjäisten alueiden sähköverkkojen luotettavuusvaatimukset?

V:

1. Sulake valitaan 2-2,5 kertaa 100 kva jakelun 13,8 kv napamuuntajan suurjännitepuolen nimellisvirran perusteella (noin 7,25 A). On suositeltavaa käyttää 15 - 20 A:n pudotussulaketta, jotta vältytään luotettavasti heräteylivirtauksesta sulkemistoiminnon aikana (yleensä 8 - 12 kertaa nimellisvirta, kestää 0,1 sekuntia) samalla kun varmistetaan, että muuntaja voi nopeasti sulaa ja eristää oikosulun tai ylikuormituksen sattuessa muuntajan sisällä.

2.Ukonsuoja on valittu aukoton sinkkioksidityyppiseksi (MOV), jonka nimellisjännite on 15 kV tai 18 kV, asennettuna korkeajännitepuolelle sulakkeen ja 100 kva jakelun 13,8 kv napamuuntajan läpiviennin väliin.

3. Sen maadoitusliitin on kytketty suoraan muuntajan kotelon maadoitusliittimeen salamaniskujen tai käyttöylijännitteiden vaimentamiseksi ja jäännösjännitteen rajoittamiseksi. Maadoitussuojaus edellyttää, että 100 kva:n jakelun 13,8 kv-napamuuntajan nollapiste on maadoitettu suoraan (riippuen järjestelmän maadoitustyypistä, esim. TN C tai TN S), ja kotelon ja salamansuojan maadoitusliittimillä on yksi maadoituselektrodi. Tehotaajuuden maadoitusresistanssi ei saa ylittää 10 Ω maaseudun sähköverkoissa tai 4 Ω kaupunkialueilla ja erittäin luotettavilla alueilla, mikä takaa turvallisen vikavirran purkamisen sekä henkilöstön ja laitteiden suojan.

Näiden kolmen elementin koordinoitu kokoonpano voi täyttää napa-asennetun muuntajan ylivirta-, ylijännite- ja maadoitussuojausvaatimukset.
