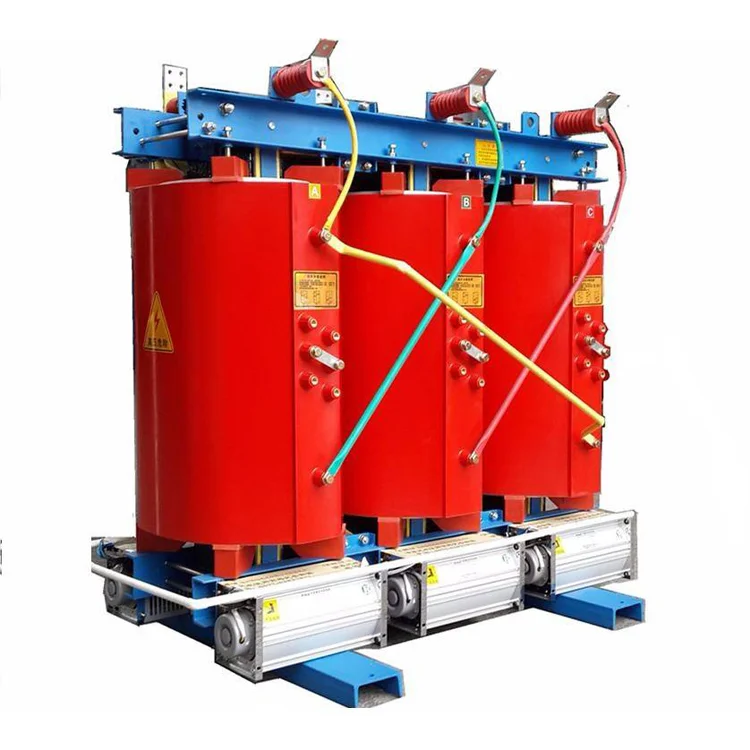

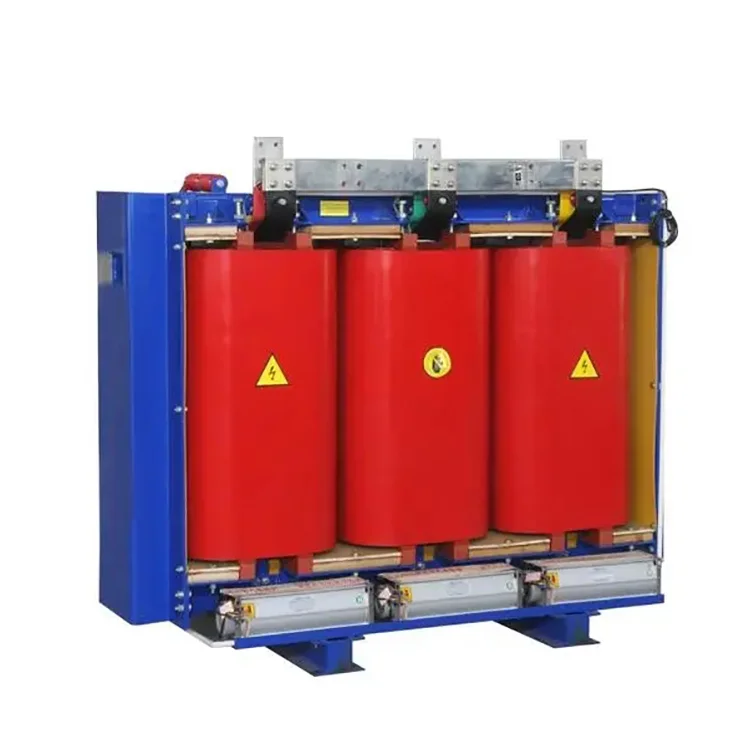

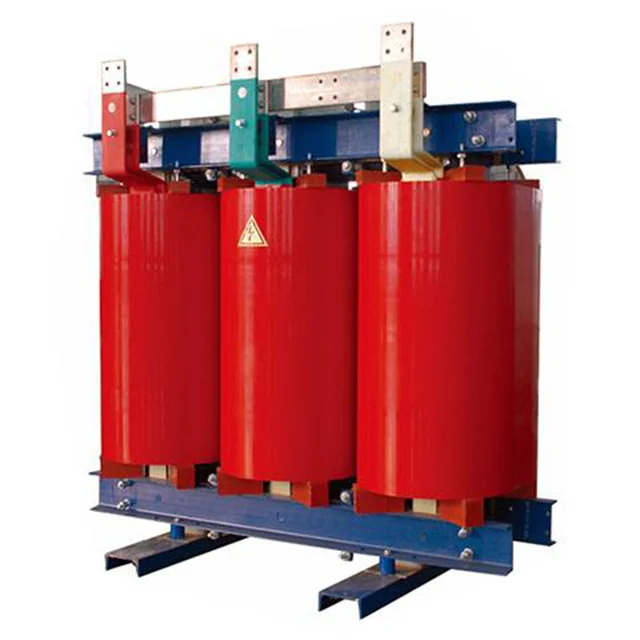

3-vaiheinen 1250kva 10 0,4kv kuivatyyppinen muuntaja

1250 kVA:n luokitus mahdollistaa tämän muuntajan käsittelemään suuria kuormia säilyttäen samalla vakaan tehon. 433 V toisiovirralla täysi kuormitusvirta on noin:
I = 1250kVA / (√3 × 400V) ≈ 1804 ampeeria
Tämä tekee 3-vaiheisista 1250kva 10 0.4kv kuivatyyppisistä muuntajista soveltuvia:
Suuret tuotantolaitokset
Datakeskukset, joissa on korkeat redundanssivaatimukset
Ostoskeskukset ja kaupalliset kompleksit
Sairaalat ja kriittinen infrastruktuuri
Uusiutuvan energian varastointijärjestelmät

3-vaiheisten 1250kva 10 0.4kv kuivatyyppisten muuntajien kuormitushäviöiden vähentämiseksi voidaan käyttää seuraavia menetelmiä:

Valitse korkealaatuiset materiaalit ja muotoilu: Valitse pienihäviöiset ydinmateriaalit, kuten piiteräslevyt, vähentääksesi magnetisaatiota ja pyörrevirtahäviöitä. Varmista korkealaatuisten eristysmateriaalien käyttö eristyshäviöiden minimoimiseksi.

Lämpötilan säätö: Varmista riittävä ilmanvaihto 3-vaiheisten 1250kva 100.4kv kuivatyyppisten muuntajien ympärillä ja ylläpitä oikea ilmavirtaus, jotta käyttölämpötila pysyy alhaisena. Käytä sopivia jäähdytyslaitteita, kuten lämpöpattereita tai tuulettimia, parantaaksesi lämmönpoistotehokkuutta.

Pienennä kuormitusvirtaa: Vältä muuntajan käyttämistä sen nimelliskuormituksen yläpuolella suunnittelun ja käytön aikana. Suunnittele sähköjärjestelmä järkevästi ja tasapainota virtakuormat ylikuormituksen estämiseksi.

Säännöllinen huolto: Tarkista ja puhdista muuntaja säännöllisesti varmistaaksesi normaalin toiminnan ja lämmönpoiston tehokkuuden. Tarkista ja säilytä eristysmateriaalien eheys eristyksen suorituskyvyn varmistamiseksi.

Optimoi muuntajan suunnittelu: Valitse sopiva muuntajan kapasiteetti välttääksesi ylisuunnittelun ja siten vähentääksesi kuormitushäviöitä. Optimoi käämin suunnittelu resistiivisten häviöiden vähentämiseksi.

Yhteenvetona voidaan todeta, että järkevän suunnittelun, materiaalin valinnan, lämpötilan säädön, kuormitusvirran pienentämisen ja säännöllisen huollon avulla 3-vaiheisten 1250kva 10 0.4kv kuivatyyppisten muuntajien kuormitushäviöitä voidaan vähentää tehokkaasti.

Tuoteparametrit:

Nimi	3-vaiheinen 1250kva 10 0,4kv kuivatyyppinen muuntaja
Nimelliskapasiteetti	1250kva
Ensisijainen jännite	10 KV
Toissijainen jännite	0,4 0,415 kV
Eristysmateriaali	Valettu hartsi
Vektoriryhmä	Dyn11 Yyn0
Ei kuormitusta (P0)	Asiakkaan vaatimuksen perusteella
Kuormitushäviö (Pk) @ 120°C	Asiakkaan vaatimuksen perusteella
Impedanssijännite (Iso-Britannia)	6 %
Eristysluokka	LUOKKA F tai H
Jäähdytysmenetelmä	ONAF ONAF
Osittainen purkaus	Alle 10 kpl



Lisävarusteet ja valinnaiset ominaisuudet

Lämpötilan säädin PT100-antureilla ja hälytys-/laukaisureleillä

IP21/IP23-suojakotelo ulkotiloihin tai pölyisiin tiloihin

Rullat helpottavat asennusta

Tuuletinjäähdytysjärjestelmä (AF) lisää kapasiteettia jopa 30 %

Kupari- tai alumiinikäämit (kuparia suositellaan korkean hyötysuhteen saavuttamiseksi)



Johtopäätös

Nykyaikaisissa sähkönjakelujärjestelmissä oikean muuntajan valinta on erittäin tärkeää turvallisuuden, tehokkuuden ja pitkän aikavälin luotettavuuden kannalta. Kolmivaiheiset 1 250 kva:n 10 0,4 kv:n kuivatyyppiset muuntajat edustavat täydellistä tasapainoa korkeajännitteen käsittelyn, matalan jännitteen ja energiansäästön välillä. Tämä valuhartsimuuntaja, joka on suunniteltu sisä- ja ulkokäyttöön, jossa paloturvallisuus on ensiarvoisen tärkeää, eliminoi öljytäytteisiin yksiköihin liittyvät riskit.

Tuotantolaitteet

Puolivalmis tuote

Testikeskus

Kiertotyöpaja
