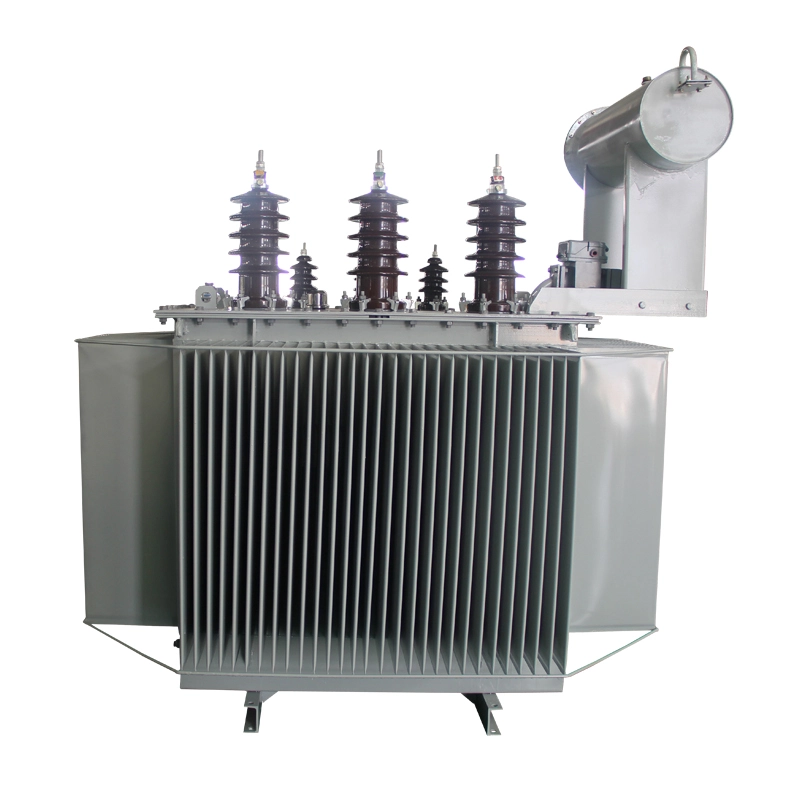

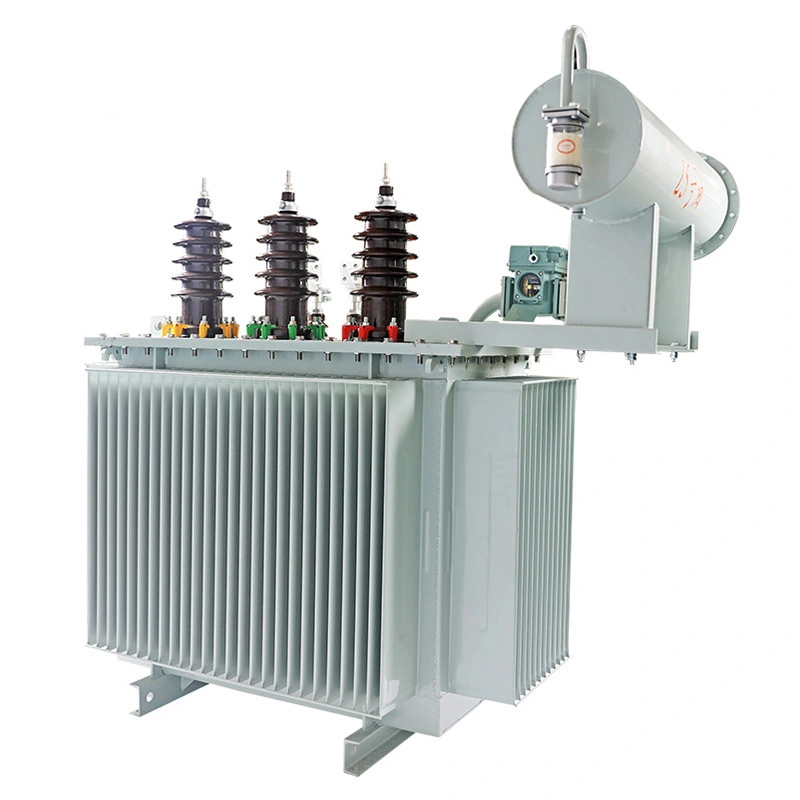

Kolmivaiheinen S11 35kv 1000kva kuormatehomuuntajalla

Kolmivaiheinen s11 35kv 1000kva kuormatehomuuntaja täyttää IEC- ja GB-standardien standardit. Tämän tuotteen kuormittamattoman jännitteen säätöalue on 35±3*2,5 % kV ja 38,5±3*2,5 % kV. Sitä voidaan säätää manuaalisesti, sähköisesti tai automaattisesti jännitteensäätöalueella ensiöpuolella olevan kuormittamattoman jännitteen säätökytkimen avulla lähtöjännitteen vakauden varmistamiseksi. Yli 6300 kVA:n muuntajille 35 kV:n tasolla taitettujen öljysäiliöiden käyttö lisää merkittävästi öljysäiliön mekaanista lujuutta, vähentää hitsauksia, parantaa muuntajan ulkonäköä ja tuo hyvää taloudellista hyötyä.

Tekninen parametri:

Ominaisuudet:

1. Energiankulutus on alhainen ja energiansäästövaikutus on merkittävä. On huomattava, että tyhjäkäyntihäviö on vähentynyt merkittävästi, keskimäärin noin 25 % pienempi kuin kansallinen standardi GB/T6451.

2. Ydin on valmistettu korkealaatuisista kylmävalssatuista piiteräslevyistä. Kotimaisesti kehittynyt poikittaisleikkauslinja varmistaa, että leikkausjäljet ​​ovat alle 0,02 mm. Koko prosessissa on täydet viistoliitokset, ei lävistystä eikä haarojen päällekkäisyyksiä. Sydänpylväät pinotaan ja liimataan yhteen, jolloin ne muodostavat kompaktin, tasaisen ja kiinteän kokonaisuuden. Tämä vähentää tehokkaasti muuntajan ei-kuormituksen häviötä, ei kuormitusta virtaa ja melua.

3. Kolmivaiheiset s11 35kv 1000kva kuormatehomuuntajan käämeissä on valmistettu erittäin puhtaasta hapettomasta kuparista, mikä vähentää tehokkaasti kuparin hävikkiä. Kelatyynyjen ja tukitankojen kulmat on pyöristetty, mikä johtaa tasaiseen sähkökenttään ja parempaan luotettavuuteen. Sisäkäämin tukea on vahvistettu sen vakauden parantamiseksi ja epävakauden ja muodonmuutosten estämiseksi.

4. Säiliön seinämä on valmistettu yhdestä teräslevystä. Se on muodostettu suurella puristinkoneella aallotettuun rakenteeseen, joka vähentää hitsien määrää, parantaa mekaanista lujuutta, laajentaa lämmön absorptioaluetta, parantaa lämmönpoistovaikutusta, ja samalla aallotettu säiliön seinämä välttää ääniaaltojen tasomaista heijastusta, mikä vähentää melua. Kolmivaiheinen s11 35kv 1000kva kuormatehomuuntaja kokonaisuutena on sekä kaunis että yksinkertainen.

5. Kapselityyppinen öljysäiliö on otettu käyttöön, mikä hidastaa tehokkaasti muuntajaöljyn ikääntymisprosessia. osoitintyyppinen öljytason mittari voi estää väärän öljytason esiintymisen ja ratkaista muuntajaöljyn valon aiheuttaman vanhenemisen ongelman; kaasurele kaasunkeräyslaitteella on kätevä huoltoon ja käyttöön.

6. Kolmivaiheisen s11 35kv 1000kva kuormatehomuuntajan öljysäiliön tiivistysosalle suoritetaan erikoiskäsittely ja koko säiliön runko ruiskutetaan maalilla käsittelyn aikana syntyneiden terävien kulmien, purseiden ja hitsauskuonan poistamiseksi sekä maalin tarttuvuuden parantamiseksi.
