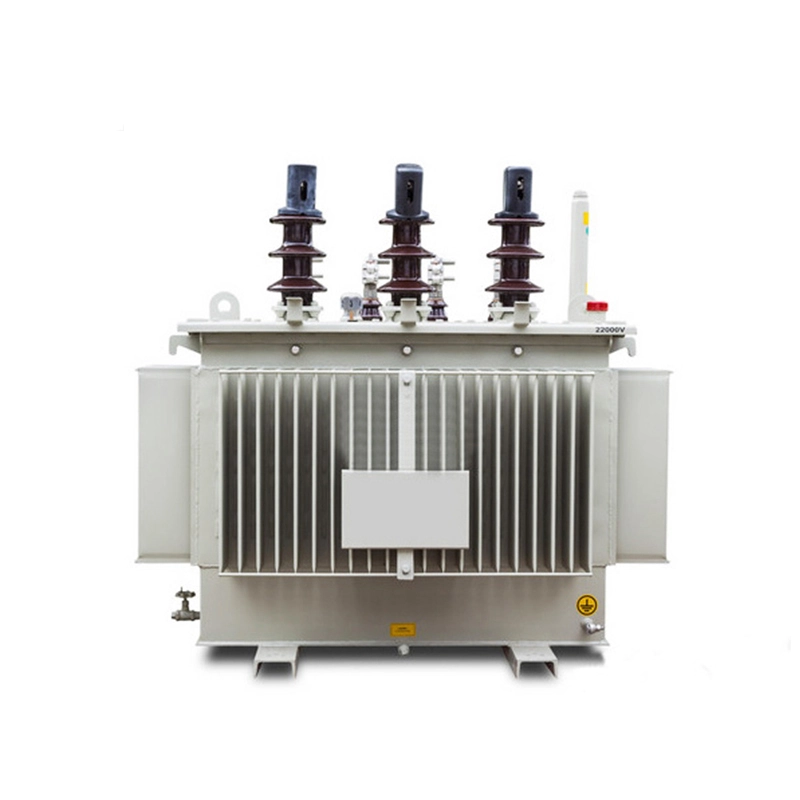

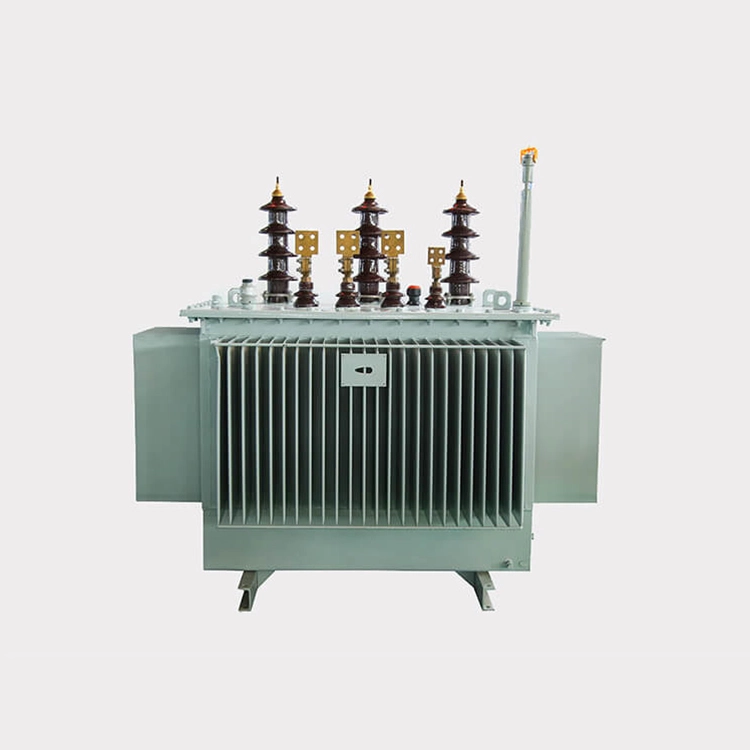

Muuntaja 22kv - 400v 200kva

22kv – 400v 200kva tehomuuntaja on välttämätön avainsähkölaite voimansiirron ja -jakelun alalla. Se saa aikaan jännitteen muunnoksen ja tehonsiirron sähkömagneettisen induktion periaatteella. Laitteet koostuvat pääasiassa ytimestä, käämeistä, lämmönpoistorakenteesta ja turvasuojakomponenteista, joiden rakenne on vakaa ja toimintavarma.

22kv – 400v 200kva tehomuuntaja käyttää materiaalina korkealaatuisia kylmävalssattuja suunnattuja korkean magneettisen läpäisevyyden piiteräslevyjä ja käyttää 45°:n täyskaltevuuden monivaiheista laminointiprosessia, joka varmistaa, ettei kuormitushäviötä ja kuormitusvirtaa pienennetään merkittävästi ja melutaso laskee.

Pienjännitekäämin 22kv – 400v 200kva tehomuuntajalle, lukuun ottamatta pienikapasiteettisia, joissa käytetään kuparijohtoja, yleinen rakenne on sylinterimäinen, joka on käämitty kuparikalvoon. suurjännitekäämitys on monikerroksinen sylinterimäinen rakenne, jossa käytetään paperilla päällystettyjä litteitä johtoja tai emaloituja lankoja.

Käyttämällä samaa käämitystekniikkaa ja käyttämällä nopeaa käämityskonetta varmistetaan, että käämitysjännite pysyy vakiona ja lankakimppu on järjestetty tiiviisti, jolloin saavutetaan tasapainoinen ampeerikierron jakautuminen, pieni vuotomagneettikenttä, korkea mekaaninen lujuus ja vahva oikosulunestokyky.

Tekninen parametri:

Ominaisuudet:

1.High hyötysuhde ja energiansäästö

Keskimääräinen tyhjäkäyntihäviö 22kv:sta 400v 200kvaan tehomuuntajaan pienenee 30 % verrattuna GB/T6451-standardiin, keskimääräinen kuormitushäviö pienenee 25 % ja käyttökustannukset alenevat keskimäärin 20 %.

2. Korkea luotettavuus

22kv – 400v 200kva tehomuuntajilla on vahva oikosulkusuojaus, ja täysin tiivis rakenne voi estää hapen ja kosteuden pääsyn sisään, mikä hidastaa eristeen ikääntymistä ja pidentää käyttöikää.

3. Pitkäikäisyys ja huoltovapaa toiminta

Normaalin käytön aikana muuntajaöljyä ei tarvitse vaihtaa. Ylläpitokustannukset ovat alhaiset ja suunniteltu käyttöikä voi ylittää 20 vuotta.

K: Mikä on 22kv - 400v 200kva tehomuuntajan öljysäiliön rakenne ja tiivistysmenetelmä? Miten polttoainesäiliön pinta käsitellään?

V: Otetaan käyttöön aallotettu öljysäiliö, jossa on täysin tiivis rakenne (säiliön reuna voidaan hitsata tai pultata). Aallotetut levyt on muodostettu taittamalla kylmävalssattuja teräslevyjä, joilla on lämmönpoistotoiminto ja öljymäärän säätäminen elastisen muodonmuutoksen avulla ja jotka voivat korvata öljysäiliön. Tiivistystekniikasta voidaan todeta, että 22kv–400v 200kva tehomuuntajan tiivistemateriaalina käytetään maahantuotua puolinestemäistä silikonia, joka kestää korkeita lämpötiloja, ei vanhene helposti ja jolla on hyvä tiivistyskyky. Kaikissa kiinnikkeissä käytetään itselukkiutuvia löystymistä estäviä muttereita.

Lisäksi öljysäiliö on käsitelty hiekkapuhallusruosteenpoistolla ja sähköstaattinen jauheruiskutus (kuten epoksihartsi- tai akryylihartsipinnoitteet), joiden maalikalvon paksuus on yli 150 μm, mikä tarjoaa korroosionkestävyyden, säänkestävyyden ja ikääntymistä estäviä ominaisuuksia.
