80kva 3-vaiheiset tehomuuntajat 415v - 11kv

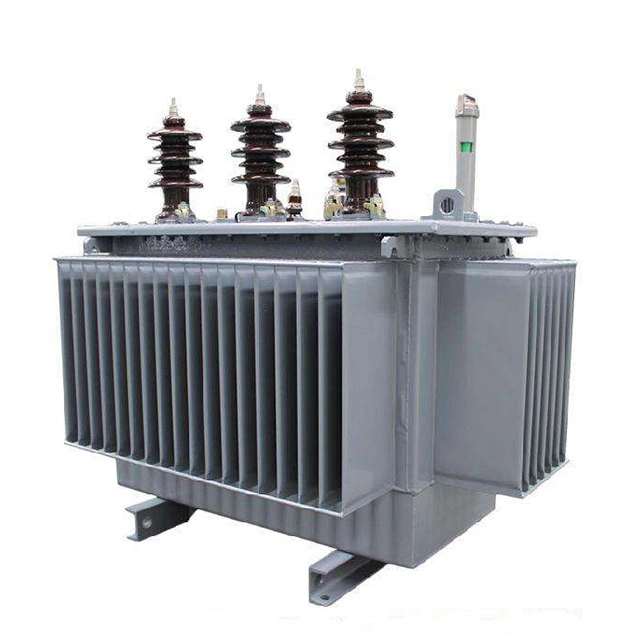

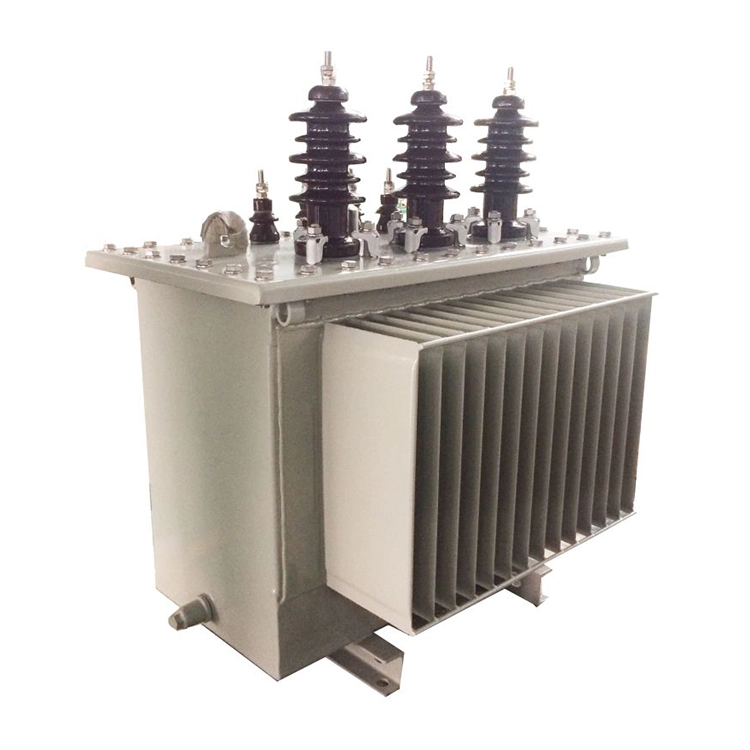

80kva:n 3-vaiheiset tehomuuntajat 415v – 11kv saavat 415V:n matalajännitteisen vaihtovirran ensiökäämillä. Magneettikenttä keskitetään ja ohjataan ensiökäämistä toisiokäämiin laminoidun rautasydämen kautta, ja ulostulona on korkeajännitteinen 11kV:n vaihtovirta suhteellisen pienellä häviöllä.

80kva:n 3-vaiheisia tehomuuntajia 415v–11kv käytetään pääasiassa pitkän matkan voimansiirtoon, aurinko-/tuulivoiman verkkoliitäntään ja teollisuuden suurjännitevirtalähteeseen. Yleisiä tyyppejä ovat öljyupotetut, kuparikäämit ja Dyn11-liitäntä, jotka ovat IEC 60076/GB 1094 -standardien mukaisia.

Tekninen parametri:

Millaisia ​​testejä tulisi tehdä käytettäessä 80kva 3-vaiheista tehomuuntajaa 415v - 11kv?

Varmistaaksesi, että muuntaja toimii normaalisti, seuraavat testit on suoritettava usein:

(1) Lämpötilatesti. Onko muuntajan toimintatila normaali ja lämpötilataso on erittäin tärkeää. Määräysten mukaan ylemmän kerroksen öljyn lämpötila ei saa ylittää 85°C (lämpötilan nousu ei saa ylittää 55°C). Yleensä muuntajat on varustettu erityisillä lämpötilan mittauslaitteilla.

(2) Kuormitustesti. 80kva:n 3-vaiheisten tehomuuntajien 415v:stä 11kv:iin käyttöasteen parantamiseksi ja tehohäviön vähentämiseksi on tarpeen määrittää todellinen tehonsyöttökapasiteetti, jonka muuntaja kestää käytön aikana. Mittaustyöt tehdään yleensä kunkin vuodenajan sähkönkulutushuippujen aikana ja mitataan suoraan ampeerimittarissa olevalla puristimella. Virran arvon tulee olla 70–80 % muuntajan nimellisvirrasta. Jos se ylittää tämän alueen, se tarkoittaa ylikuormitusta ja se tulee säätää välittömästi.

(3) Jännitetesti. Jännitteen vaihtelualueen tulee olla ±5 %:n sisällä nimellisjännitteestä. Jos se ylittää tämän alueen, käämikytkintä tulee käyttää säätöön, jotta jännite saadaan määritetylle alueelle. Yleensä toisiokäämin liittimen jännite ja loppukäyttäjän liitinjännite mitataan volttimittarilla.

(4) Eristysresistanssitesti. Jotta 80kva:n 3-vaiheiset tehomuuntajat 415v–11kv pysyisivät normaalissa toimintatilassa, eristysresistanssitesti on suoritettava eristeen vanhenemisen ja onnettomuuksien estämiseksi. Yritä testin aikana pysäyttää muuntajan toiminta ja mittaa megaohmimittarilla muuntajan eristysvastusarvo. Mitatun resistanssin tulee olla vähintään 70 % edellisestä mitatusta arvosta. Kun valitset megaohmimittarin, pienjännitekäämi voi käyttää 500 voltin jännitetasoa.
