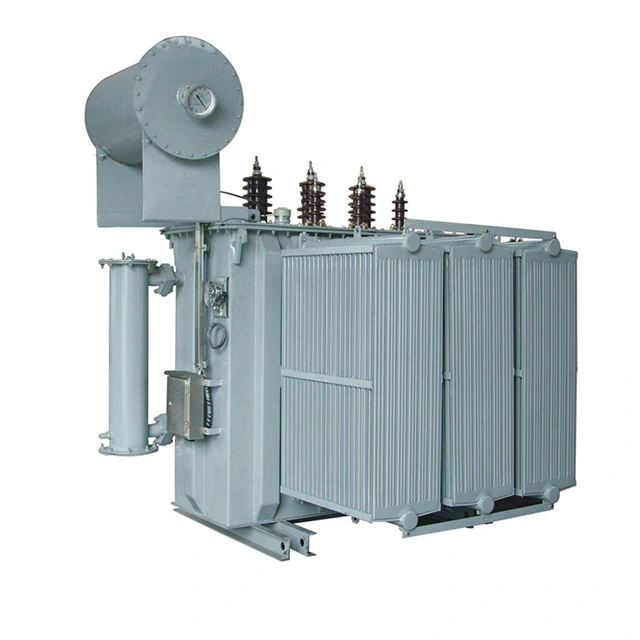

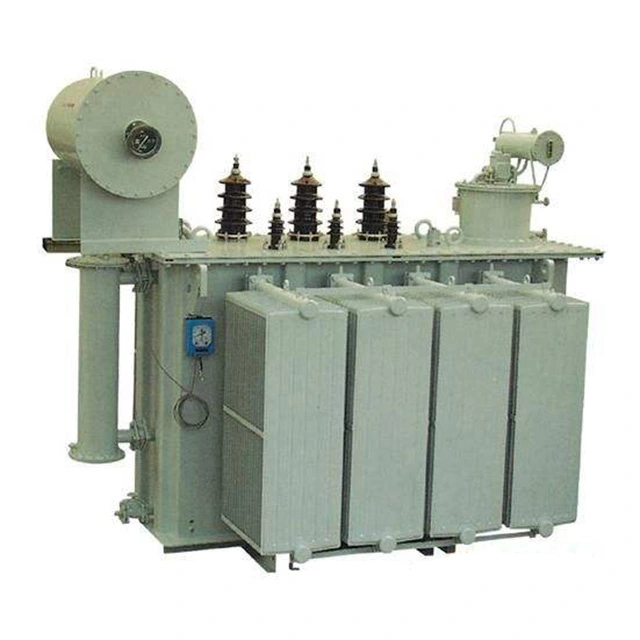

Outdoor Power Transformer 10 Mva 33 - 6,6 Kv

Ulkotehomuuntaja 10 mva 33–6,6 kv, jonka kapasiteetti on 10 mva ja jännitealue 33–6,6 kv, on eräänlainen ulkokäyttöinen tehomuuntaja. Sen nimellisjännite on 10 mva, korkeajännitepuolella 33 kv ja pienjännitepuolella 6,6 kv. Se on valtavirran keskikokoinen muuntajalaite teollisuus- ja kaivosyrityksille sekä teollisuuspuistoille, ja se on täysin IEC-standardien mukainen. Ulkovoimamuuntaja 10 mva 33 - 6,6 kv pääasiassa käämit, rautasydän ja eristysöljy ovat kolme osaa.

Käämit ovat muuntajan sähköinen osa. Se valmistetaan yleensä käämimällä eristetty litteä kuparilanka tai pyöreä kuparilanka käämitysmuottiin. Käämit asennetaan ulkotehomuuntajan 10 mva 33 - 6,6 kv rautasydänpilariin. Pienjännitekäämit ovat sisäkerroksessa, ja suurjännitekäämit on asennettu pienjännitekäämin ulkopuolelle. Pienjännitekäämien ja rautasydämen väliin sekä suurjännitekäämien ja pienjännitekäämien väliin tehdään eristemateriaaleja niiden erottamiseksi eristyksen saavuttamiseksi.

Rautasydän on ulkovoimamuuntajan 10 mva 33 - 6,6 kv päämagneettinen polkuosa. Se valmistetaan yleensä pinoamalla piitä sisältäviä kuumavalssattuja tai kylmävalssattuja piiteräslevyjä, joiden paksuus on 0,35 tai 0,5 mm ja jotka on päällystetty eristävällä maalilla. Rautasydän on jaettu kahteen osaan: rautasydänpilari ja ike. Rautasydänpylväs on varustettu käämityksellä, ja ikettä käytetään magneettipiirin sulkemiseen. Rautaydinrakenteen perusmuotoja ovat sydäntyyppi ja kuorityyppi.

Tekninen parametri:

Mitkä ovat eri asennusmuodot ulkovoimamuuntajalle 10 mva 33 - 6,6 kv?

Sähkötekniikassa ulkomuuntajien asennus koostuu pääosin kahdesta muodosta: pylväsasennus ja maahan asennettava asennus. Riippumatta siitä, mitä menetelmää käytetään, turvallisuus on aina etusijalla. Näkyvimmälle paikalle muuntajan ympärille tulee ripustaa näkyvä varoituskyltti, joka muistuttaa ohikulkijoita olemasta lähestymättä.

Maahan asennetun ulkovoimamuuntajan 10 mva 33 - 6,6 kv sen ympärille on lisättävä suoja-aita, jonka korkeus on vähintään 1,7 metriä, ja aidan ja muuntajan alustan väliin tulee jättää riittävästi turvallista toimintatilaa.

Pylväisiin tai pylväisiin asennettaessa kaikissa korkea- ja pienjännitejohdoissa on käytettävä eristettyjä johtimia ja pienjänniteosassa voidaan käyttää myös paljaita virtakiskoja. Kaikki käytetyt rautaosat on sinkittävä ruosteen ja korroosion estämiseksi.

Jos asennus tehdään maahan, pohjakorkeudeksi asetetaan yleensä noin 500 mm. Tämä pohja rakennetaan tyypillisesti tiilistä tai betonista, jonka jälkeen pinta tasoitetaan 1:2 sementtilaastilla. Pinnalle on asetettava litteää terästä tai kanavaterästä toimimaan muuntajan juoksuratana.

Asennuksen aikana on tärkeää varmistaa, että raide on tasainen ja että raideleveys vastaa täydellisesti muuntajan pyörän ulottuvuutta vakaan toiminnan varmistamiseksi.
