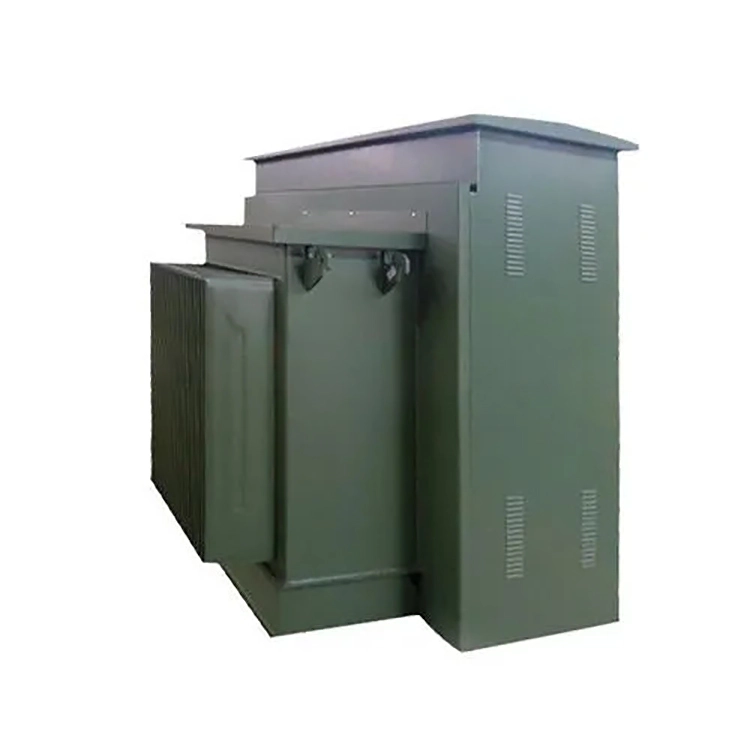

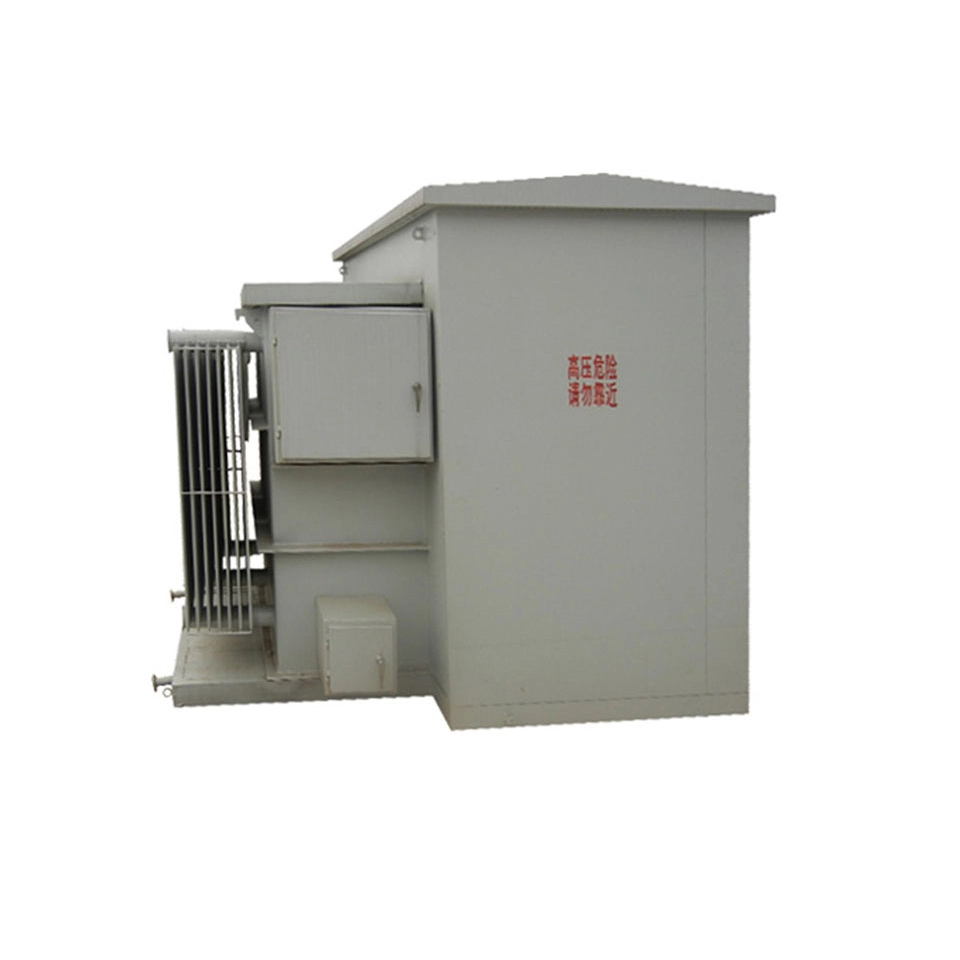

Pehmustettu muuntaja 100 Kva 13,8 Kv

Tämän pehmustetun muuntajan nimellisteho 100 kva 13,8 kv jäähdytetään ONANilla. Ensiöjännite on 13,8 kV ja väliottoalue ±2*2,5 % (NLTC). Toisiojännite voidaan mukauttaa ja valita. Ne muodostavat Dyn11-vektoriryhmän.

Suunniteltu edistyksellisellä tekniikalla ja käyttää korkealaatuisia materiaaleja ja komponentteja, mikä varmistaa pehmusteelle asennetun muuntajan 100 kva 13,8 kv luotettavan laadun ja pitkän käyttöajan. Laitteet on valmistettu huolellisesti korkean läpäisevyyden suunnatuista piiteräslevyistä, erittäin puhtaista johtavista käämeistä, ikääntymistä kestävistä eristemateriaaleista ja kestävistä tiivistetyistä komponenteista. Ydinkomponenttien laatua valvotaan tiukasti, jotta varmistetaan koko koneen vakaus lähteestä alkaen.

Erinomaisen sähköiskun ja kosteuden aiheuttaman korroosionkestävyyden ansiosta 100 kva 13,8 kv:n alustaasennetulla muuntajalla on erinomainen eristyskyky. Se sopeutuu erilaisiin ulkoilma-olosuhteisiin. Käytön aikana sillä on alhainen tärinä ja alhainen melu, ja tyhjäkäyntihäviö ja kuormitushäviö ovat hyvin hallittuja, mikä johtaa hyviin energiansäästöihin ja kulutusta vähentäviin vaikutuksiin.

Pehmustetun muuntajan 100 kva 13,8 kv mekaaninen rakenne on vakaa ja luotettava, ja sen tiivistyssuoja on standardien mukainen. Tämä estää tehokkaasti öljyvuoto-ongelmia ja yhdistää suoja- ja turvallisuusominaisuudet.

Tekninen parametri:

Käytössä olevan 100 kva 13,8 kv:n pehmustemuuntajan tapauksessa oletetaan kolmivaiheinen metallioikosulku muuntajan pienjännitteen puoleisessa ulostulossa, mutta suurjännitepuolen sulake ei ole palanut eikä myöskään ylävirran sähköaseman 13,8 kV:n virrankatkaisin ole lauennut. mitkä ovat mahdolliset syyt tähän ilmiöön?

Tarkista jokin seuraavista tilanteista:

1. Onko sulakkeen nimellisvirta liian suuri, onko sulake vanhentunut mutta ei rikki, vai ovatko sulake ja kuormakytkimen kytkentämekanismi jumissa.

2. Onko ylävirran katkaisijan ylivirtasuoja-asetus asetettu liian korkeaksi ja oikosulkuvirran arvo täsmälleen suojakuolleen alueen sisällä.

3. Palveluasennetun muuntajan 100 kva 13,8 kv sisäisiä vikaominaisuuksia saattaa esiintyä. Muuntaja itsessään kärsi jo oikosulku- tai sydänvikasta, mikä johti siihen, että oikosulkuvirta rajoitettiin suhteellisen pieneen arvoon (mutta silti paljon nimellisvirtaa korkeammaksi), mikä ei riitä sulattamaan sulaketta välittömästi, mutta riittää aiheuttamaan jatkuvan lämmityksen.

4. Tarkista, onko tämä pehmustettu muuntaja 100 kva 13,8 kv kytkettynä Dyn11:een vai Yyn0:aan. Kun pienjännitepuolella tapahtuu kolmivaiheinen oikosulku, syntyykö suurjännitepuolella tilanne, jossa ei-vikavaiheiden virta ei nouse merkittävästi, mikä estää ylävirran nollasekvenssin tai negatiivisen sekvenssin suojauksen aktivoitumisen.
