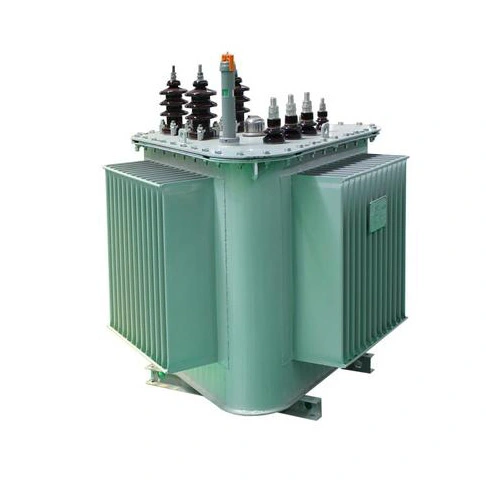

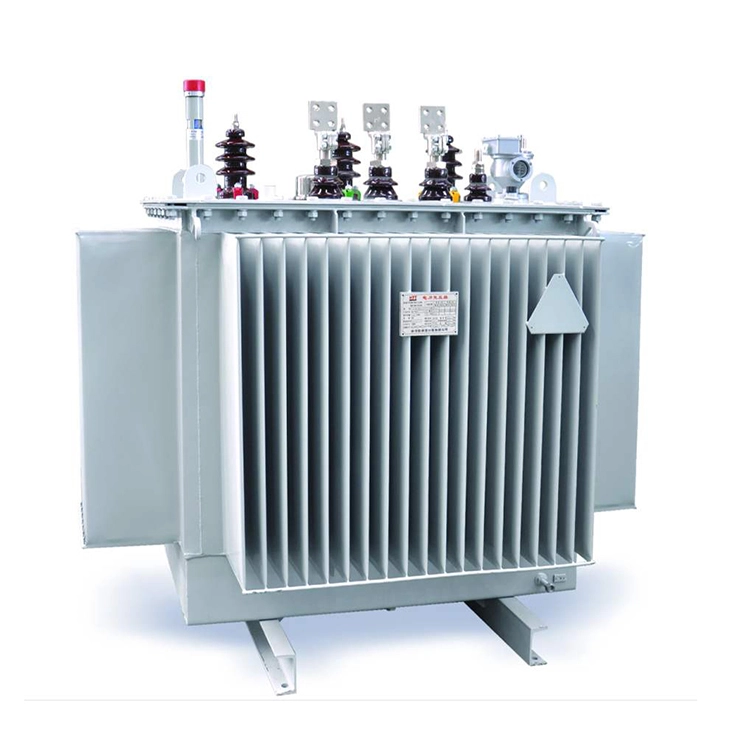

Tehomuuntaja 200kva x 15kv - 0,4kv

tehomuuntaja 200kva x 15kv – 0,4kv on tehomuuntaja, jonka nimelliskapasiteetti on 200 kva, tulojännite 15 kv ja lähtöjännite 0,4 kv.

Yrityksemme käyttää korkean magneettisen johtavuuden suuntautunutta piiterästä, joka jalostetaan edelleen korkealaatuisiksi kylmävalssatuiksi piiteräslevyiksi ja pinotaan sitten yhteen. Käämikelojen ja uusien eristysmateriaalien ja -prosessien käämityskalvoa käyttävä 200 kva x 15 kv – 0,4 kv tehomuuntaja tarjoaa korkean lämpötilan kestävyyden, iskunkeston ja täysin tiiviin rakenteen.

Täysin suljetun rakenteen muotoilu varmistaa muuntajaöljyn vakaan laadun, pidentää huoltojaksoa ja samalla koko aaltopahvityyppisistä jäähdytyslevyistä koostuva öljysäiliö valmistetaan käyttämällä fosfatointia ja monikerroksisia ruosteenestoprosesseja, joilla on erinomainen säänkestävyys.

Tehomuuntajan 200kva 15kv – 0,4kv liitäntäryhmä on Dyn11, joka vähentää yliaaltojen vaikutusta sähköverkkoon ja parantaa tehonsyötön laatua.

Tekninen parametri:

K: Mitä tarkastuskohteita 200kva-15kv–0,4kv-virtamuuntajalle tulee tehdä ennen tehtaalta lähtöä?

V: Muuntajan vakaan ja tehokkaan toiminnan varmistamiseksi muuntajalle suoritetaan sarja testejä ennen sen valmistusta. DC-resistanssitestiä varten mittaa kolmen vaiheen korkean ja matalan jännitteen käämien tasavirtaresistanssi, tarkista kolmen vaiheen tasapainonopeus ja tee vianmääritys rikkinäisistä johdoista ja huonosta juotosta. Jännitesuhdetestiä varten mittaa todellinen 15kV/0,4kV suhde, varmista hanan asennon tarkkuus ja kierrosten määrässä ei ole virhettä. Käytä monitoimimittaria eristysvastustestissä korkean ja matalan jännitteen sekä korkean ja matalan jännitteen ja maan välisen eristyksen mittaamiseen ja määritä, onko eristys pätevä. Tehotaajuuden kestojännitetesti läpäisee kestojännitetestin korkean ja matalan jännitteen välillä maahan, matalan jännitteen ja maan välillä sekä korkean ja matalan jännitteen välillä eristyslujuuden jne. arvioimiseksi.

K: Miksi on tarpeen suorittaa impulssisulkeutumistesti äskettäin asennetuille tai yli vedetyille tehomuuntajille 200kva x 15kv - 0,4kv ennen niiden käyttöönottoa?

V: Kuormittamattomien muuntajien poistaminen sähköverkosta aiheuttaa ylijännitteen. Pienessä virtamaadoitusjärjestelmässä tämän ylijännitteen amplitudi voi olla 3-4 kertaa nimellisvaihejännite; suuressa maadoitusjärjestelmässä käyttöylijännitteen amplitudi voi olla myös 3 kertaa nimellisvaihejännite. Siksi, jotta voidaan testata, kestääkö muuntajan eristys nimellisjännitteen ja käyttöylijännitteen käytön aikana, useita impulssisulkutestejä tulee suorittaa ennen kuin tehomuuntajat 200kva x 15kv – 0,4kv otetaan käyttöön.

Lisäksi, kun tyhjäkäyntimuuntaja otetaan käyttöön, syntyy virityspurkausvirta, jonka arvo voi olla 6-8 kertaa nimellisvirta. Koska virityspurkausvirta muodostaa suuren sähködynaamisen voiman, impulssisulkeutumistestin suorittaminen on myös tehokas keino ottaa huomioon tehomuuntajien mekaaninen lujuus 200kva x 15kv - 0,4kv ja toimiiko releen suojaus toimintahäiriö.
